Окна и двери без термоизоляции ALT C48

Область применения алюминиевых конструкций системы ALT C48

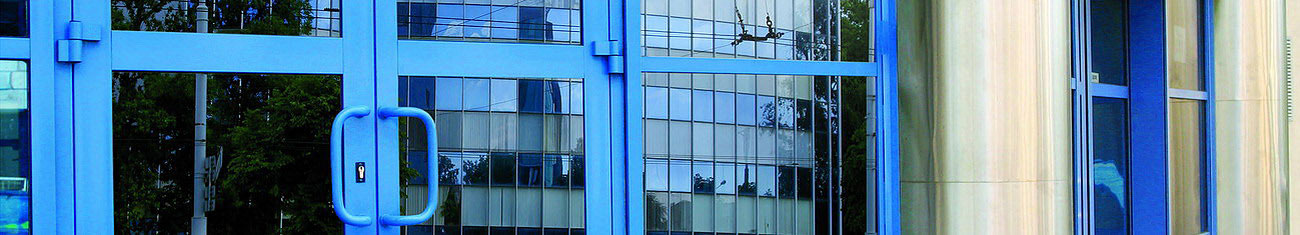

Конструкции алюминиевой системы ALT C48 предназначены для установки во внутренние и наружные проемы стен зданий. Система позволяет изготавливать конструкции наружных и внутренних дверей, раздвижных автоматических дверей, входных групп, тамбуров, витрин и внутренних перегородок в любых административных и общественных зданиях и помещениях (магазины, гипермаркеты, бизнес-центры, офисы компаний, торговые павильоны и рынки, АЗС, аэропорты и ж/д вокзалы, автостанции и др).

Общее описание

Система ALT C48 обладает широкими функциональными возможностями и позволяет изготавливать:

  1. Оконные конструкции с фурнитурным «европазом»;
  2. Классические дверные конструкции с накладными петлями;
  3. Дверные конструкции с фурнитурным пазом «Fapim»;
  4. Перегородки, комбинированные конструкции;
  5. Конструкции для установки автоматических раздвижных дверей;
  6. Маятниковые двери с применением напольных доводчиков.

Оконная серия профилей с фурнитурным пазом "европаз" позволяет устанавливать широко распространенную фурнитуру и изготавливать окна различных типов открывания: поворотные, поворотно-откидные, верхнеподвесные, нижнеподвесные с открыванием внутрь.

Дверные серии профилей (как стандартная серия, так и с пазом FAPIM) - предназначены для выполнения "компланарных" дверей (наружные и внутренние поверхности рам и створок находятся в одной плоскости). Серии позволяют изготавливать различные распашные дверные конструкции: одностворчатые, полуторные и двухстворчатые; с открыванием наружу и внутрь; с накладными (видимыми) и пазовыми (скрытыми) дверными петлями; с порогом и без порога; с цокольным и створочным (контурным) нижним исполнением; с верхними и боковыми глухими частями в одной раме.

Все серии системы ALT C48 имеют одну базовую монтажную глубину для профиля рамы – 48 мм. Система обладает широкими возможностями применения различных типов заполнений: стекла, стеклопакетов, сэндвич-панелей, ДСП и др. листовых материалов. Ассортимент профилей штапиков и уплотнителей в системе позволяет устанавливать заполнения в диапазоне от 4 до 30 мм.

Сборка конструкций

Сборка конструкций выполняется соединением углов вертикальных и горизонтальных профилей в контуры - так называемые рамы. Угловые соединения осуществляются при помощи специальных закладных деталей - «сухарей», вставляемых во внутренние камеры профилей и фиксируемых одно- или двухкомпонентным клеем и механическим способом. Механическое крепление угловых соединений выполняется: обжимом на углообжимном станке или штифтовым креплением. Соединение горизонтальных и вертикальных алюминиевых профилей – профилей импостов выполняется как на шурупах, так и на закладных «сухарях» методом заштифтовки или крепления на самонарезающие винты.

Стандартные цвета профилей: RAL9016 (белый), RAL8017, RAL8014 (коричневый) и RAL9006 (серебристый металлик). Качество окраски профилей соответствует требованиям Qualicoat 2000.
