Система стоечно-ригельного фасада ALT F50

Светопрозрачные фасады

Благодаря своему уникальному внешнему виду и замечательным эксплуатационным качествам светопрозачные фасады приобрели популярность среди архитекторов и строителей. Фасад здания, состоящий из стекла и алюминиевого каркаса, может иметь различные цвет, свойства, форму (вертикальный, наклонный горизонтальный) и т.п. Технология структурного остекления открывает новые возможности дизайнерских решений фасадов зданий. Системы структурного остекления позволяют скрыть алюминиевое крепление, и тогда фасад здания практически превращается в полный монолит стекла.

ГК «АЛЮТЕХ» предлагает фасадные системы для различных типов конструкций, внешнего вида и способов изготовления и монтажа.

Стоечно-ригельный фасад ALT F50


Стоечно-ригельный фасад ALT F50

ОСНОВНЫЕ ПАРАМЕТРЫ

Внутренняя видимая ширина

50 мм

Внешняя видимая ширина

50 мм

Глубина стоек и ригелей

12-270 мм

Толщина заполнения

от 4 до 62 мм

Максимальная масса заполнения

700 кг

Способ крепления стекла

С помощью профиля прижимной планки (элементов) и декоративной крышки

Типы открывающихся элементов

Все оконно-дверные системы ALT, фасадные интегрированные окна и лючки дымоудаления

Теплопроводность стоечного узла

Группа 1.0, Uf=0,6-1,8W/m2K по норме EN ISO 10077-2:2008

ПАРАМЕТРЫ ФАСАДА С ДВУХКАМЕРНЫМ СТЕКЛОПАКЕТОМ

Звукоизоляция

Не менее 31дбА

Воздухопроницаемость

Класс А по ГОСТ 26602.2-99

Водопроницаемость

Класс А по ГОСТ 26602.2-99

Классическая стоечно-ригельная система ALUTECH ALT F50 включает в себя стойки и ригели с видимой шириной 50 мм. Это обеспечивает максимальную светопроницаемость и визуальную легкость фасадной конструкции, а также элегантный внешний вид. Все видимые элементы конструкции могут быть окрашены в любой цвет по шкале RAL, при этом качество окраски профилей соответствует требованиям Qualicoat 2000, либо анодированы в соответствии с требованиями Qualanod.

Строгий функциональный фасад в стиле «hi-tech»
Плавные переходы профиля для «soft»дизайна всего фасада

Набор имеющихся термовставок и уплотнителей позволяет устанавливать заполнение (стеклопакеты, теплоизоляционные панели) толщиной от 4 до 62 мм.

Внешний вид фасада может быть обыгран различными вариантами профилей декоративной крышки – от стандартной прямоугольной до объемной с большой выступающей частью.

Описание преимуществ:

Высокий уровень термоизоляции.

В современном мире, где цены на все виды энергоносителей неуклонно растут, невозможно оставаться в стороне от проблем, связанных с экологией и экономией средств на создание комфортного климата в помещении. Для получения необходимых теплофизических и звукоизоляционных свойств ограждающей конструкции в серии ALUTECH ALT F50 используется набор термовставок (термоизоляторов) из твердого, ударопрочного поливинилхлорида (PVC-U-HI) с высокими теплоизолирующими параметрами, набор уплотнительных прокладок на основе этиленпропиленовых каучуков (EPDM) и уплотнители фальца стеклопакета из вспененных материалов.

Благодаря оптимальному сочетанию этих составляющих достигаются следующие показатели по термической изоляции (согласно нормам DIN 4108-4):

  • при установке заполнения толщиной 26 мм с применением термовставки из PVC-U-HI коэффициент теплопередачи Uf = 2,4 W/(m2K) или приведенное сопротивление теплопередаче Rпр= 0,42 м2 °С/Вт;
  • при установке заполнения толщиной 56 мм с применением уплотнителя фальца AYPC.F50.0913 из вспененного материала достигается значение коэффициента теплопередачи Uf = 0,65 W/(m2K) или приведенное сопротивление теплопередаче Rпр= 1,53 м2 °С/Вт.
Uf до 1,46 Вт/(м2∙°К)
Uf до 1,46 Вт/(м2∙°К)
Uf до 0,6 Вт/(м2∙°К)
Uf до 0,6 Вт/(м2∙°К)

Это позволяет существенно повысить теплофизические характеристики без значительного увеличения стоимости 1м2 конструкции.

Сертификат испытания теплотехнических показаний узлового сечения системы ALUTECH ALT F50 от института IFT Rosenheim:

Сертификат испытания теплотехнических показаний узлового сечения системы ALUTECH ALT F50 института IFT Rosenheim:
сертификат испытания теплотехнических показаний узлового сечения ALUTECH ALT F50

сертификат испытания теплотехнических показаний узлового сечения ALUTECH ALT F50

Скачать сертификат испытания теплотехнических показаний узлового сечения ALUTECH ALT F50, в формате PDF, 0,4 Мб

Многовариантность соединения основных профилей и простота обработки.

Фасадная серия ALUTECH ALT F50 предусматривает несколько типов соединения стойки и ригеля:

  • внахлест 6 мм (без выборки паза в стойке);
  • с фрезеровкой внахлест 6 мм (с выборкой паза в стойке).

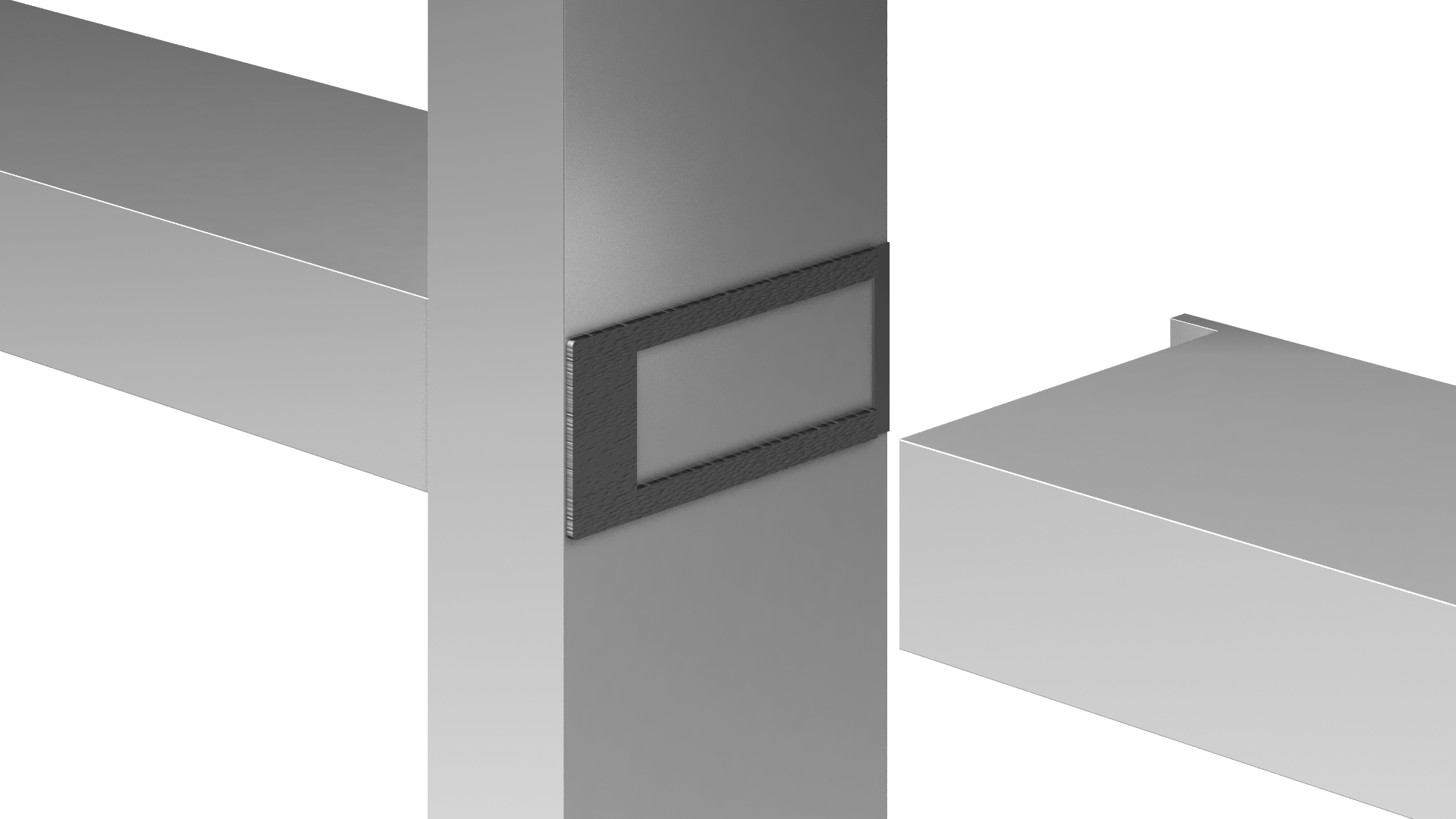

Соединение внахлест 6 мм Соединение внахлест 6 мм с фрезеровкой паза в стойке
Соединение внахлест 6 мм Соединение внахлест 6 мм с фрезеровкой паза в стойке

Данная особенность позволяет с минимальными затратами времени и средств начать производство алюминиевых конструкций, а компаниям уже работающим с алюминиевым профилем дает возможность быстрого перехода на систему ALUTECH ALT F50, не изменяя основных способов соединения и обработки стойки и ригеля.

Кроме того, предусмотрено несколько способов присоединения стойки и ригеля:

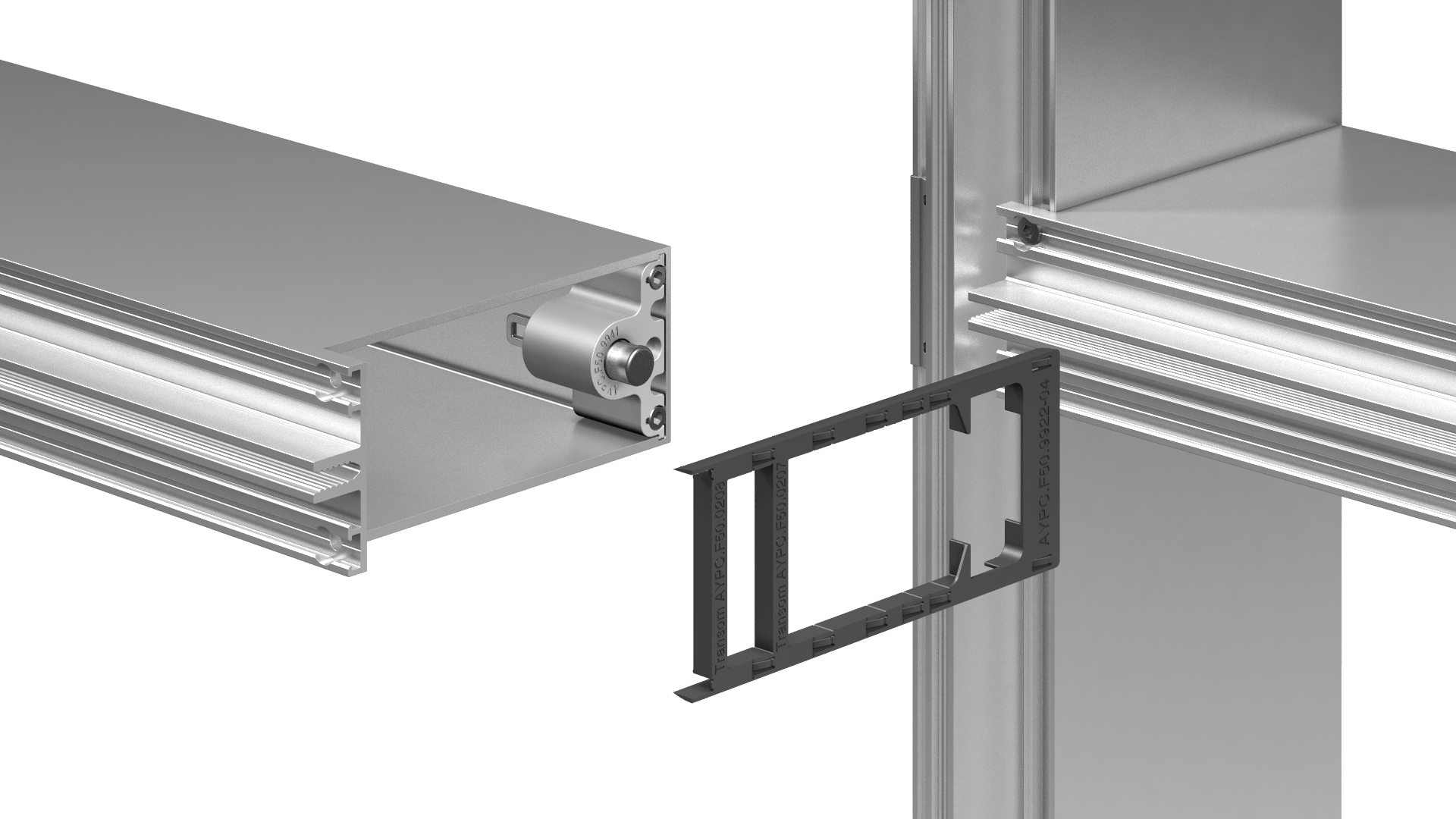

  • при помощи камерных сухарных элементов (при последовательном монтаже);
  • при помощи камерных сухарных элементов и салазок (для упрощенного монтажа);
  • при помощи лицевых ригельных шурупов (экономичное и простое соединение с для ригелей с размером камеры до 45 мм).

Многовариантность соединений профилей предоставляет возможность работать с системой производителям с различным опытом, имеющим оборудование различной сложности, а также применять на объектах различного класса сложности наиболее удобные и технологичные способы соединения в каждом конкретном случае.

Многообразие конструктивных решений.

Уникальная комбинация сухарных профилей F50.0406, F50.0408 и F50.0409 позволяет реализовать различные переходы и варианты примыкания фасадных конструкций к элементам здания:

  • создание поверхностей с изломом (вертикально-наклонных стоек) - переход от вертикальной к наклонной части конструкции;
  • примыкание наклонной конструкции к основанию здания;
  • создание вершины многогранной пирамиды;
  • возможность поворота стоек в плоскости витража;
  • создание наклонно-поворотных поверхностей;
  • соединение 3-х стоек в одной точке
Создание поверхностей с изломом. Переход от вертикальной к наклонной части конструкции
Возможность поворота стоек в плоскости витража

Примыкание наклонной конструкции к основанию здания
Создание вершины многогранной пирамиды

Наличие необходимого набора штучных комплектующих изделий.

Ни для кого не секрет, что все стоечно-ригельные системы во многом схожи между собой. К сожалению, у большинства отечественных систем отсутствует достаточное количество комплектующих деталей, которые играют огромную роль в безошибочном функционировании фасадной конструкций и являются дополнительными декоративными элементами. Система ALUTECH ALT F50 включает необходимый набор этих изделий, которые позволяют:

  • декорировать зону соединения ригелей и стоек, а также место сопряжения двух стоек по вертикали;
  • обеспечить необходимую циркуляцию воздуха и отвод влаги из области фальца стеклопакета;
  • отвести воду и другие атмосферные осадки с наружной поверхности стеклопакета в наклонных конструкциях;
  • упростить соединение стоек и ригелей.

Наличие системных узлов крепления.

Наличие системных узлов крепления позволяет нашим клиентам сэкономить драгоценное время на изготовление кронштейнов, оптимизировать складскую номенклатуру, сократить сроки изготовления и монтажа готовой конструкции, а также увеличить срок службы фасада за счет использования опор из коррозиестойкого материала.

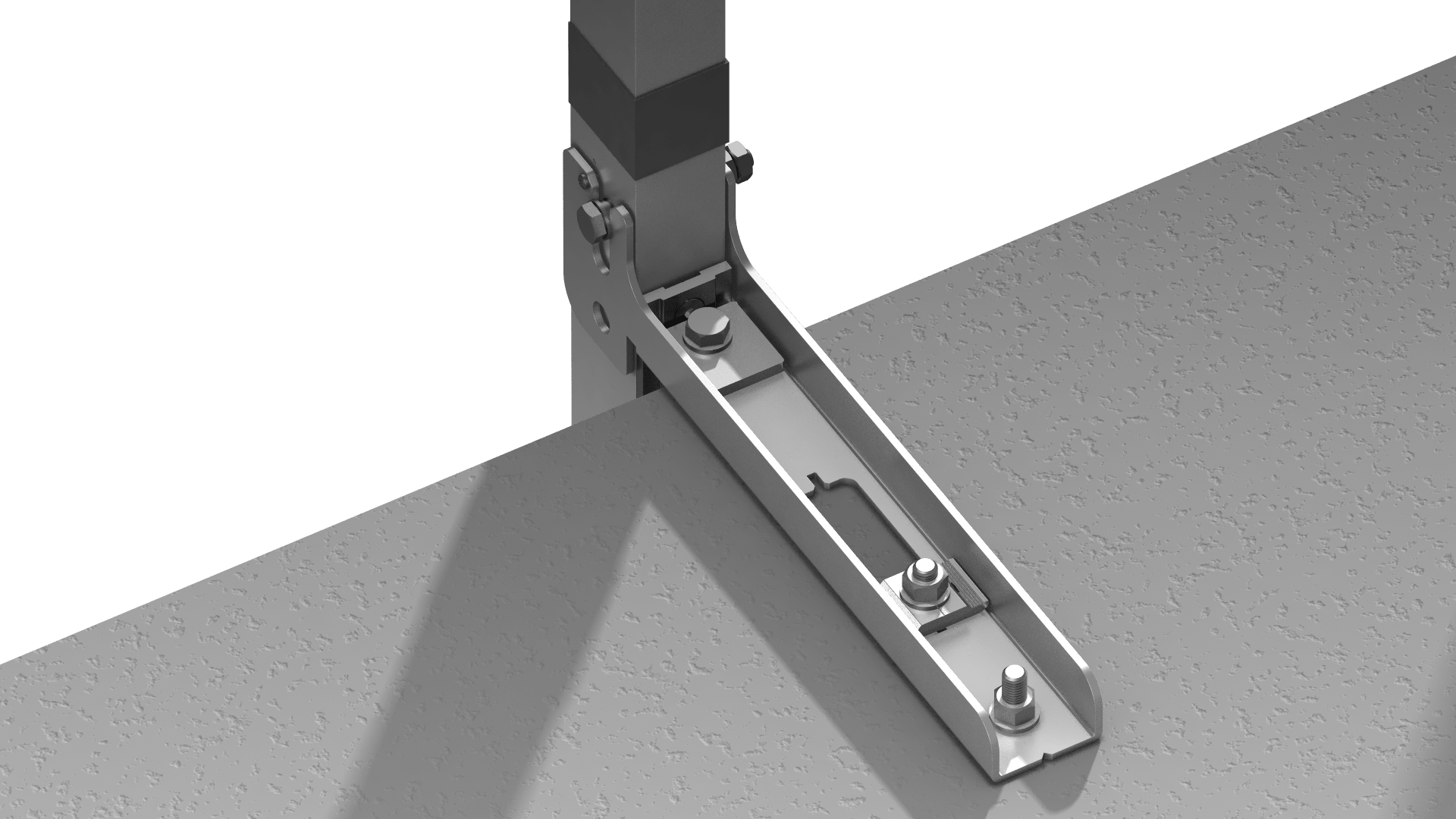

Кронштейны для навесного фасада.

анкерный (несущий)
Комплекты крепления для фасада навесного типа анкерный (несущий)
ветровой (подвижной)
Комплекты крепления для фасада навесного типа ветровой (подвижной)

Данный тип кронштейнов предназначен для крепления навесного фасада к перекрытиям, стенам и иным строительным конструкциям здания.

Широкий выбор размеров кронштейнов (от 75 до 180 мм) позволяет применять их на основаниях с большими отклонениями и перепадами по вылету перекрытия (и прочих строительных конструкций). Наличие зубчатой поверхности на шайбах и боковой поверхности кронштейнов обеспечивает дополнительное удобство и исключает смещение при монтаже конструкций. Многоступенчатый контроль качества и точность изготовления гарантирует надежность и долговечность изделий.

Опоры для крепления в проем.

анкерный (несущий)
Комплекты опор для крепления фасада в проем анкерный (несущий)
ветровой (подвижной)
Комплекты опор для крепления фасада в проем ветровой (подвижной)

Данный тип опор предназначен для установки фасада в проем с креплением в пол и потолок. При помощи саморезов 5,5x32DIN7981 (или 5,5x38DIN7981) к опорным пластинам присоединяются усиливающие профили для установки в камеры соответствующих по размером стоек (или ригелей). Дополнительно под анкерное крепление устанавливается шайбы AYPC.F50.2905.

Опорные подкладки для тяжелых заполнений

Крайняя левая подкладка
Средняя подкладка

ГК «Алютех» постоянно отслеживает тенденции и новые направления в архитектуре и строительстве. Новый набор комплектов позволяет существенно увеличить массу используемых заполнений до 700 кг. В центральных зонах фасада устанавливается Т-образные сборные подкладки, в крайних – несимметричные правые или левые.

Следует отметить, что несущая способность средних комплектов примерно в 1,5 раза выше крайних. Подкладки F50.0965 применяются для толщин заполнений от 34 до 62 мм, в каждый из комплектов входят горизонтальная и вертикальная часть и 2 самонарезающих винта 5,5х38DIN7981 для их соединения.

Установка крестовых подкладок происходит после монтажа стоечно-ригельного каркаса, для крепления к стойкам используются саморезы ø5,5 DIN7981 (длина зависит от толщины заполнения), к ригелям – специальный крепеж 5,5х23DIN7982TX.
